Rhopoint IQ反射霧影儀/光澤度儀介紹

Rhopoint IQ 系列已成為涂料涂裝領域中反射性表面測量的標準儀器，尤其在汽車和船舶涂裝領域更是如此。通過測量完整的反射曲線， 該儀器能在單次測量中，可同時得到光澤度、反射霧影和橘皮(DOI/RIQ 值)的數值。

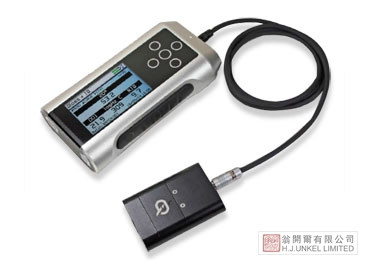

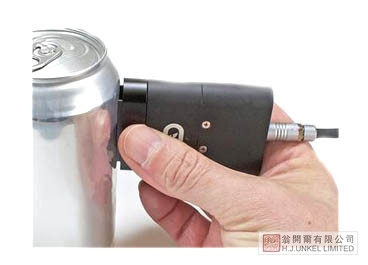

Rhopoint IQ FLEX 20 將這項技術帶入專為棘手表面或小型部件設計的新形式。 IQ FLEX 20 傳感器擁有小巧外形，與傳統光澤儀相比，能夠更加高效地測量曲面，且更易于進入較難觸及的區域。

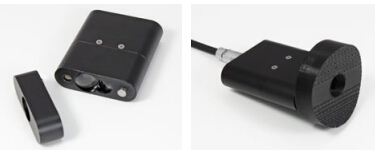

在即便是盡可能細小的部件性能和重復性改善方面， Rhopoint IQ FLEX 20 也能進行客戶定制，可配備各種磁附式適配板。

通過使用 3D 打印技術，可通過 CAD 圖創建定制測量模具， 根據實際應用輕松更換適配板：

· 可測量小型部件和曲面等更小的尺寸(4mm 和 2mm 直徑兩種尺寸)

· 測小型部件、按鈕和控制器有更好的重復性

· 專為在線應用設計的非接觸板

針對精密表面，適配板可使用指定的橡膠、 氈制品或塑膠。

(注意：適配板定制僅適用于 FLEX 20，不適用于 FLEX 60。)FLEX 型號有 20° (FLEX 20) 或 60° (FLEX 60)兩個角度可選

先進特性——可實現快速輕松測量

?小型測量探頭，可測量小型或曲面部件

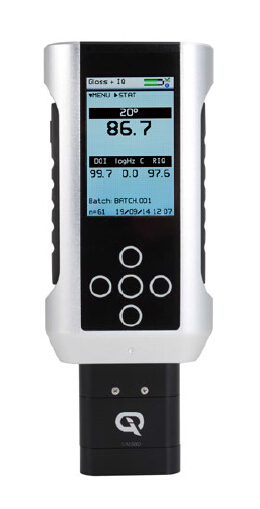

?易于閱讀的全彩屏幕，具有自動旋轉功能

?自帶統計功能和圖形分析功能

?可通過 USB 將測量結果下載到 PC 機，無需安裝軟件

?用戶可自定義批次說明名稱

?可兼容藍牙

?一鍵測量

?2 秒內的快速測量

?快速同步測量所有參數

Rhopoint IQ FLEX 可測量

光澤度 ? 反射霧影 ? DOI ? 峰值光澤 ? 反射曲線

(注意：由于上述指數僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。)

光澤度

測量從表面反射的光量比例。測量單位：GU

光澤度峰值(峰值光澤)

極窄角度下的光澤度峰值。測量單位：GU

反射霧影

由表面的細微紋理或殘留物導致的乳狀反射現象。測量單位：HU或LogHU

DOI

測量產品在被測反射表面反射成像的清晰程度。測量范圍：0-100，100 為超光滑表面。

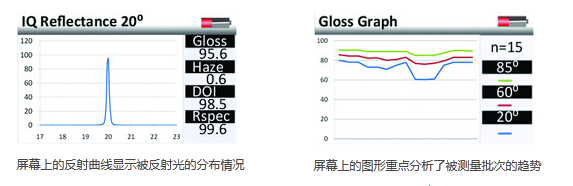

反射曲線

此檢測儀可顯示 17-23° 的表面反射曲線。曲線的形狀說明了光如何與表面相互影響。接近鏡面方向的銳曲線說明反射表面高度光滑。

不同的紋理和形變因其尺寸和頻率產生了形狀獨特的曲線?？蓪⑼暾姆瓷湫畔⑾螺d到 PC 機進行進一步分析和比較，無需接口軟件。
