在鋰電池產(chǎn)業(yè)里，大家都在盯著高能量密度、長(zhǎng)循環(huán)壽命的“硬指標(biāo)”，卻常常忽略一個(gè)關(guān)鍵的“源頭變量”——電池漿料的分散性能與懸浮性能。

作為極片制造的“血液”，漿料里的固體顆粒（活性物質(zhì)、導(dǎo)電劑、粘結(jié)劑）是否均勻分散、能否穩(wěn)定懸浮，直接決定了電極微觀結(jié)構(gòu)的完整性。毫不夸張地說，它能間接影響電池70%以上的核心性能，是很多電池廠商“卡脖子”卻難察覺的隱形痛點(diǎn)。今天就從實(shí)際生產(chǎn)和數(shù)據(jù)角度，聊聊這兩個(gè)指標(biāo)對(duì)電池性能的具體影響。

1電化學(xué)性能：分散/懸浮不均，直接拉低電池“戰(zhàn)斗力”

電池的核心價(jià)值在于電化學(xué)性能——能不能快充、用不用得久、容量夠不夠大，這些都和漿料的分散/懸浮狀態(tài)深度綁定。其本質(zhì)邏輯是：顆粒狀態(tài)決定電極的“導(dǎo)電網(wǎng)絡(luò)”與“離子通道”，而這兩個(gè)網(wǎng)絡(luò)是電流和鋰離子傳輸?shù)年P(guān)鍵。

1倍率性能：分散不好，快充根本“跑不起來”

倍率性能考驗(yàn)的是電池大電流充放電的能力，比如新能源車的“快充10分鐘續(xù)航200公里”，就依賴電極內(nèi)電子和鋰離子的快速傳輸。

但如果漿料里的導(dǎo)電劑（如炭黑、CNTs）或活性物質(zhì)出現(xiàn)團(tuán)聚，問題就來了：團(tuán)聚體相當(dāng)于在導(dǎo)電網(wǎng)絡(luò)里筑起“隔離墻”，形成“導(dǎo)電死區(qū)”——電子無法順暢通過，鋰離子也滲透不進(jìn)團(tuán)聚體內(nèi)部。

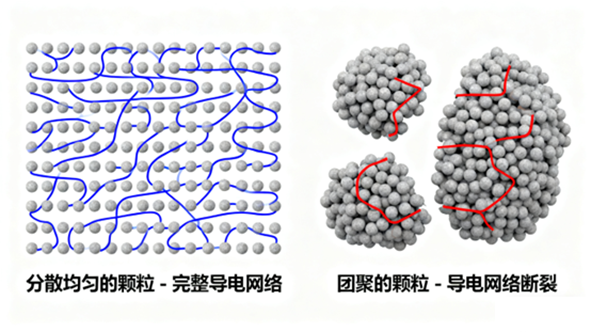

圖1：顆粒分散均勻（左）與團(tuán)聚（右）時(shí)的導(dǎo)電網(wǎng)絡(luò)對(duì)比，團(tuán)聚體導(dǎo)致電子傳輸路徑斷裂（示意圖）

數(shù)據(jù)說話：行業(yè)實(shí)測(cè)顯示，導(dǎo)電劑分散不均時(shí)，電極內(nèi)阻會(huì)直接增大50%-100%，1C倍率下的放電容量比分散均勻的電極低30%以上；若是纖維狀的VGCF導(dǎo)電劑團(tuán)聚，高倍率（5C）性能衰減甚至能達(dá)到40%-60%，快充時(shí)還會(huì)因局部發(fā)熱導(dǎo)致充電中斷。

2循環(huán)壽命：懸浮失效，電池“短命”一半

很多用戶抱怨“電池用1年就衰減明顯”，根源可能在漿料的懸浮穩(wěn)定性上。

漿料儲(chǔ)存或涂布時(shí)，若活性物質(zhì)沉降，極片會(huì)出現(xiàn)“上下分層”：上層粘結(jié)劑富集，活性物質(zhì)不足；下層活性物質(zhì)堆積，電解液滲透困難。充放電時(shí)，下層會(huì)因鋰離子嵌入過量導(dǎo)致“局部過充”，活性物質(zhì)體積膨脹破裂，導(dǎo)電網(wǎng)絡(luò)逐步瓦解；同時(shí)，上層的粘結(jié)劑無法有效固定顆粒，活性物質(zhì)會(huì)從集流體脫落，形成“粉化”。

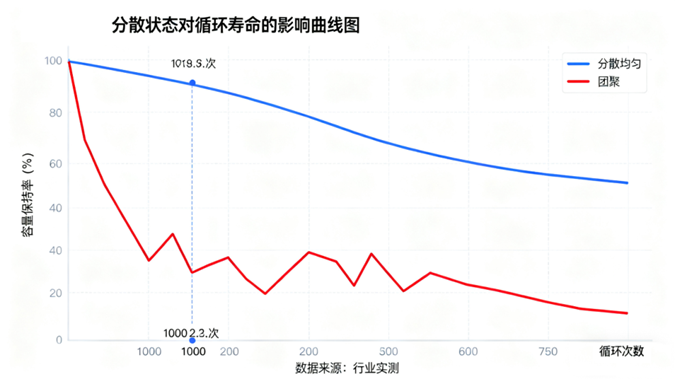

圖2：不同分散狀態(tài)下LFP電池的循環(huán)壽命曲線，團(tuán)聚體導(dǎo)致1000次循環(huán)后容量保持率從90%降至65%（數(shù)據(jù)來源：行業(yè)實(shí)測(cè)）

3容量/能量密度：顆粒團(tuán)聚，活性物質(zhì)“白加了”

電池容量由活性物質(zhì)的鋰離子嵌入總量決定，但如果顆粒分散不好，大量活性物質(zhì)會(huì)變成“無效顆?！薄獔F(tuán)聚體內(nèi)部的顆粒被包裹，無法與電解液接觸，相當(dāng)于“加了料卻沒發(fā)揮作用”。

同時(shí)，團(tuán)聚體還會(huì)降低電極的壓實(shí)密度：比如NCM活性物質(zhì)（理論壓實(shí)密度2.4g/cm3）若團(tuán)聚，實(shí)際壓實(shí)密度可能降至2.0g/cm3以下，能量密度直接下降10%-15%。

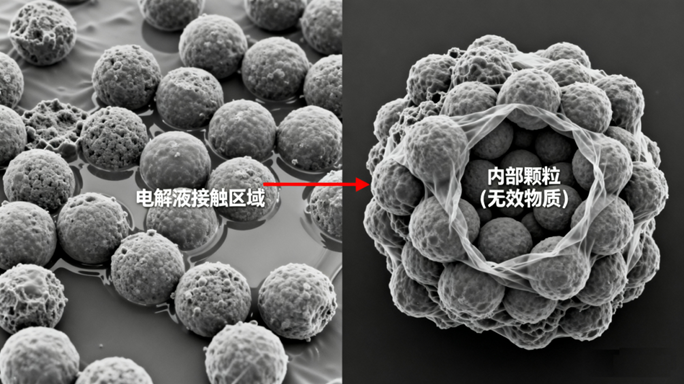

圖3：分散均勻時(shí)活性物質(zhì)充分接觸電解液（左），團(tuán)聚時(shí)內(nèi)部顆粒成為“無效物質(zhì)”（右）（SEM示意圖）

2安全性能：分散不均是電池“起火爆炸”的隱形導(dǎo)火索

對(duì)動(dòng)力電池而言，安全是底線。而漿料的分散/懸浮問題，正是引發(fā)安全風(fēng)險(xiǎn)的重要誘因，其核心在于“局部集中”——電流、溫度、應(yīng)力集中，最終觸發(fā)熱失控。

當(dāng)漿料顆粒團(tuán)聚或沉降時(shí)，極片成分不均會(huì)導(dǎo)致充電時(shí)“局部過充”：活性物質(zhì)富集區(qū)鋰離子嵌入飽和后，多余電流會(huì)促使金屬鋰在負(fù)極表面析出（即“析鋰”）。析出的鋰枝晶像針一樣，會(huì)刺穿隔膜，直接引發(fā)正負(fù)極短路；同時(shí)，團(tuán)聚體形成的“導(dǎo)電死區(qū)”沒有電化學(xué)反應(yīng)，卻會(huì)因焦耳熱積累成為“熱點(diǎn)”，局部溫度可達(dá)150℃以上，觸發(fā)電解液分解（釋放CO?、HF等易燃?xì)怏w），最終導(dǎo)致起火爆炸。

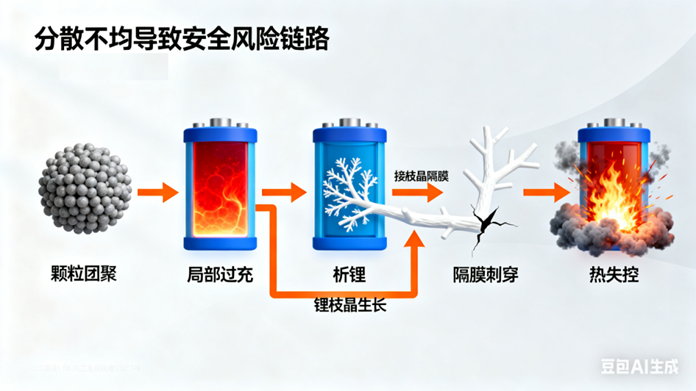

圖4：顆粒分散不均引發(fā)析鋰與熱失控的風(fēng)險(xiǎn)鏈路（示意圖）

3機(jī)械性能：顆粒狀態(tài)決定極片“扛不扛造”

電池在組裝、運(yùn)輸、使用過程中，極片需要承受卷繞、彎折、震動(dòng)等機(jī)械應(yīng)力。而漿料的分散/懸浮狀態(tài)，直接決定了極片的附著力和柔韌性。

如果顆粒分散不均，粘結(jié)劑無法均勻包裹活性物質(zhì)和導(dǎo)電劑，極片干燥后，活性物質(zhì)與集流體的附著力會(huì)大幅下降——比如G-LFP活性物質(zhì)因表面碳衍生物團(tuán)聚，極片附著力從1.5N/m降至0.8N/m以下，卷繞時(shí)活性物質(zhì)脫落率達(dá)10%-12%；而漿料懸浮失效導(dǎo)致的極片分層，會(huì)讓極片干燥后收縮不均，出現(xiàn)裂紋，彎折測(cè)試（直徑10mm）中開裂率從5%升至40%，根本無法滿足動(dòng)力電池的機(jī)械強(qiáng)度要求。

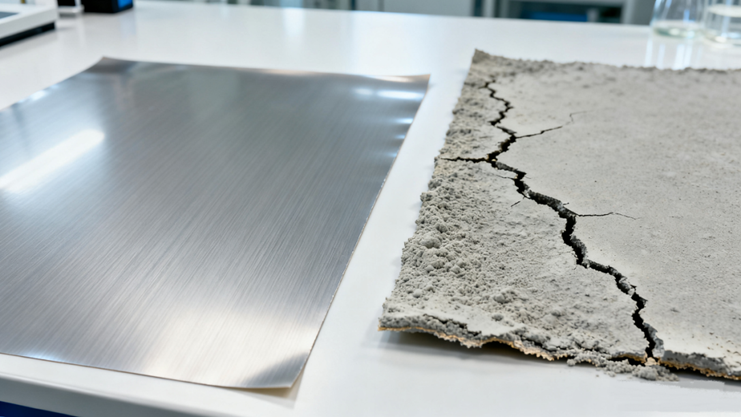

圖5：分散良好的極片表面光滑（左），分散不均導(dǎo)致極片開裂、掉粉（右）（實(shí)物圖）

4怎么破？提升分散 / 懸浮性能的 3 個(gè)關(guān)鍵手段

既然分散 / 懸浮性能如此重要，實(shí)際生產(chǎn)中該如何優(yōu)化？分享 3 個(gè)行業(yè)內(nèi)驗(yàn)證有效的方法：

1選對(duì)分散劑：

根據(jù)漿料體系（水系 / 油系）選擇適配的分散劑，比如油系漿料用 PVDF 分散劑，水系漿料用 CMC-Na 或 PAA-NH??，能通過降低顆粒間范德華力防止團(tuán)聚；聚乙烯吡咯烷酮（PVP）則可在顆粒表面形成包覆層，通過空間位阻效應(yīng)延長(zhǎng)漿料穩(wěn)定時(shí)間，避免儲(chǔ)存過程中沉降。

2優(yōu)化攪拌工藝：

核心是通過 “設(shè)備適配 + 多階段處理” 實(shí)現(xiàn)精準(zhǔn)分散。先采用 “低速預(yù)混（50-100rpm）+ 中速捏合（200-500rpm）” 讓粉料初步潤(rùn)濕，再用高速分散機(jī)（配備鋸齒狀分散盤，線速度可達(dá) 25m/s）進(jìn)行高剪切分散，其公轉(zhuǎn) + 自轉(zhuǎn)復(fù)合運(yùn)動(dòng)能快速打破微米級(jí)團(tuán)聚體，分散效率是普通攪拌器的 3-5 倍；若處理碳納米管（CNTs）、石墨烯等納米級(jí)導(dǎo)電劑，需額外搭配砂磨機(jī)（陶瓷研磨腔內(nèi)置氧化鋯珠，通過介質(zhì)碰撞細(xì)化顆粒），確保團(tuán)聚體粒徑控制在 < 100nm，滿足高導(dǎo)電網(wǎng)絡(luò)構(gòu)建需求。

3嚴(yán)控環(huán)境參數(shù)：

漿料制備需在萬級(jí)無塵車間進(jìn)行，避免雜質(zhì)顆?；烊胗绊懛稚⑿Ч?；溫度需控制在≤30℃（防止 NMP 等溶劑揮發(fā)導(dǎo)致粘度異常，或粘結(jié)劑高溫降解）；濕度需≤25% RH（尤其水系漿料，過高濕度會(huì)導(dǎo)致活性物質(zhì)吸水團(tuán)聚，破壞分散穩(wěn)定性）。

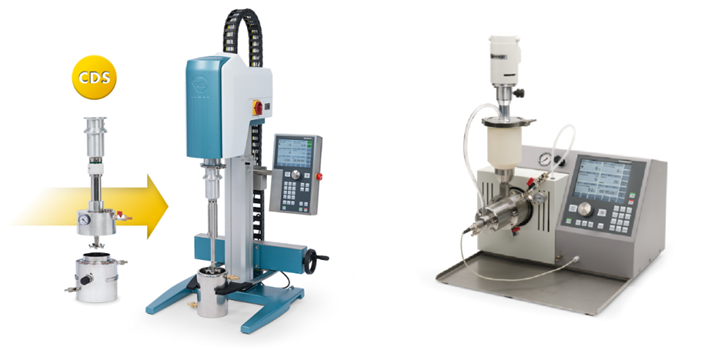

圖6：真空高速分散機(jī)（左）與納米級(jí)砂磨機(jī)（右），可實(shí)現(xiàn)納米級(jí)均勻分散。

結(jié)語：從“源頭”把控，才能做好電池性能的“加法”

隨著鋰電池向高能量密度、長(zhǎng)循環(huán)、高安全方向發(fā)展，對(duì)漿料的要求只會(huì)越來越高。過去，很多廠商把精力放在活性物質(zhì)、電解液等“顯性材料”上，卻忽略了漿料分散/懸浮這個(gè)“隱性指標(biāo)”。但實(shí)際上，只有從源頭做好顆粒狀態(tài)的把控，才能讓后續(xù)的材料創(chuàng)新、工藝優(yōu)化真正落地，實(shí)現(xiàn)電池性能的突破。

注：本文數(shù)據(jù)來源于行業(yè)實(shí)測(cè)及公開文獻(xiàn)，不同材料體系及工藝參數(shù)可能導(dǎo)致結(jié)果存在差異，實(shí)際生產(chǎn)需針對(duì)性優(yōu)化。

翁開爾（上海）公司 竭誠(chéng)歡迎您的來訪！

如您有任何需要，歡迎來電：400-800-0526，與我們?nèi)〉寐?lián)系。

2025年，對(duì)于上海翁開爾而言意義非凡，不僅是辭舊迎新的時(shí)刻，更是里程碑式的突破——H.J. Unkel 集團(tuán)成立 100 周年！

站在新的起點(diǎn)，翁開爾（上海）公司將繼續(xù)堅(jiān)守“用心、誠(chéng)實(shí)、善良、忠誠(chéng)、勇敢、協(xié)作”的企業(yè)價(jià)值觀，把握機(jī)遇、直面挑戰(zhàn)，讓美好的愿景照進(jìn)現(xiàn)實(shí)。

翁開爾公司于1925年在上海創(chuàng)立，我們?cè)趯?shí)驗(yàn)室檢測(cè)、水性化工方面擁有豐富的經(jīng)驗(yàn)。

我們把世界優(yōu)秀的儀器設(shè)備、化工原材料介紹到中國(guó)，把專業(yè)的服務(wù)提供給用戶。

我們致力于成為行業(yè)的專家，以滿足客戶多方位的要求。
